基本信息

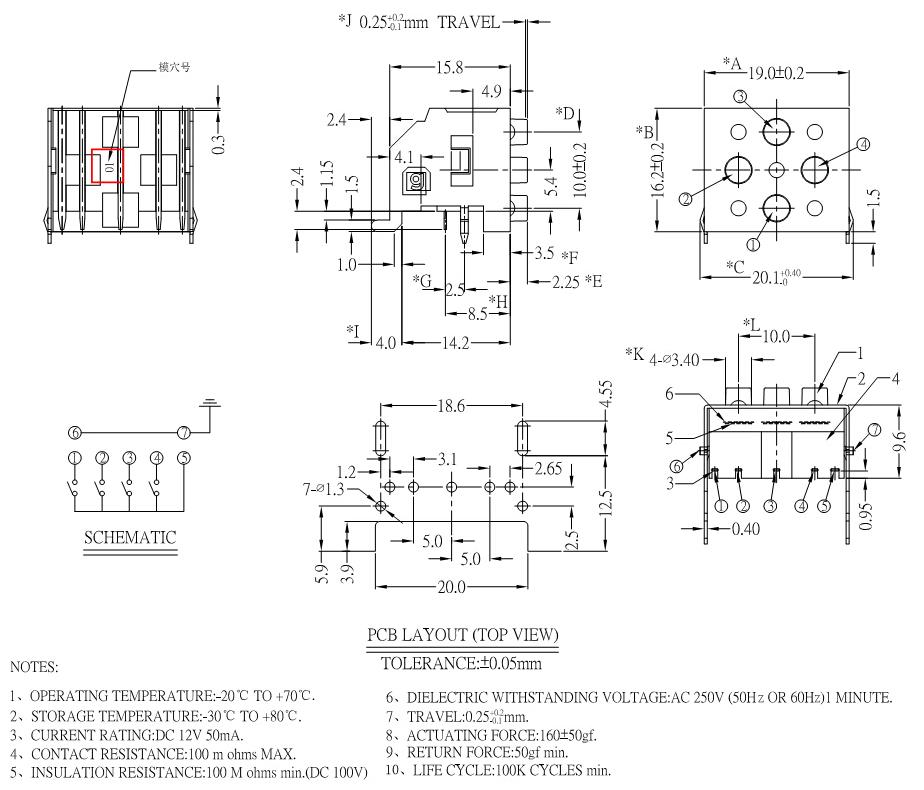

产品名称:Multi Function Switch,Multifunction TACT-SWICTH,多功能组合开关,多功能轻触开关,迷你多功能按键开关Multi Function SWITCH 组合开关
所属类别:轻触开关系列 >> 轻触按键开关
产品型号:KFT-136-8
产品规格:
所属品牌:ZSenSwitch
产品编码:
产品颜色:
市场价格:
点击次数:
发布日期:2016-09-03 09:52:44

详细信息

主要规格

项目 性能
种类 按动式单极单投
不配压板 配压板
电气特性 额定 10 µA 2 V DC~20 mA 15 V DC(电阻负载)
接触电阻 500 mΩ以下
绝缘电阻 50 MΩ以上 (100 V DC)
耐电压 100 V AC(1分钟)
振动 3 ms 以下(ON)
10 ms 以下(OFF)
机械特性 操纵力 1.0 N、1.6 N、2.4 N
行程 0.2 mm(仅EVQ7P6 0.15 mm)
耐用性 使用寿命 1.0 N、1.6 N :1,000,000 次以上
2.4 N :500,000 次以上
使用温度范围 –20 ℃ ~ +70 ℃
保存温度范围 –40 ℃ ~ +85 ℃(单件)
–20 ℃ ~ +60 ℃(带状包装)
最小包装数量 10,000 个模压带包装(盘卷包装)
包装箱容量 50,000 个
备注:注意不能清洗。


轻触开关的使用注意事项

为防止发生安全事故及相关品质问题,请在使用时严格遵守以下禁止事项和注意事项。

1.焊接条件的相关注意事项

若要浸焊,则产品不同,浸焊条件也不同,故应确认产品供货说明书。
因开关内部助焊剂可能会流出,导致接触不良等,故浸焊 后不得进行清洗。此外,应避免在开关主件附近的跳线等 助焊剂滞留的状态下使用。

  • 1.要对液面进行管理,以免助焊剂从开关上流入。
  • 2.采用手工焊接时,应在350℃、3秒内进行。
  • 3.锡焊后,不得在开关操作部位上施加负载。
  • 4.在进行回流焊的情况下 风炉或红外线炉进行回流焊时应按以下所示条件操作。 其次,因电路板的种类及其大小、零部件的贴装密度等 因素,开关及端子上所加的温度有时会发生变化,故事 先应充分确认。
  • 5.在使用双面通孔线路板时,开关盒下面若配有通孔,则开关盒可能会熔化,故应避免使用。

2.定位设计上的注意事项

  • 1.开关的安装孔应参照“外观尺寸”中所述的PWB安装孔 参考图。
  • 2.安装端的操作部位形状应参照产品供货说明书上所述的 标准形状。

3.其他的禁止及注意事项

  • 1.安装端的操作部位形状应参照产品供货说明书上所述的 标准形状。
  • 2.在实际使用条件下,事先应仔细确认装置的组成部件上 是否有腐蚀性气体产生。这可能会导致接触不良或金属 部件的应力腐蚀裂痕。
  • 3.为防止异物(印制电路板的粉末、焊剂等)进入开关内部 而造成接触不良,应注意对贴装后的印制电路板进行处 理保管。此外,不得将印制电路板进行堆叠。

4.有关保管条件的禁止及注意事项

不要在高温、潮湿的场所及可能有腐蚀性气体产生的地方 进行保管。常温、常湿中应在包装状态下进行保管,进货 后应控制在6个月之内。用户应确认包装箱上的生产日期, 采用先入先出库存管理法。在包装箱开箱并入库保管时, 应放入塑料袋内与外部空气隔绝。

5.对火灾、抽烟的禁止事项

  • 1.超出额定规格使用可能会引发火灾等,故绝对禁止。还 有因误操作、异常使用等可能会超出额定规格,此时应 采取保护电路、切断电路等措施。
  • 2.在灯触摸开关上使用的树脂等的阻燃等级已采用了按 UL94(塑料燃烧试验)评定标准的“94HB”。因此,应 禁止在可能发生延烧的场所使用,或采取防止延烧的措 施。

6.在使用对安全性有特别要求的设备时

我们已竭尽全力确保开关的质量,但很难说不会出现 如接触电阻值变化(增大)、短路、开路、温度上升等故 障。在重视安全性的整套装置设计时,希望客户事先研 究整套装置对开关单一故障的影响。

  • 1.设置保护电路等,考虑系统安全性问题。
  • 2.设置备用电路,提高系统安全性,避免因单一故障 而成为不安全状态。希望充分考虑故障保护的设 计,以确保安全。

7.使用时请务必交换“产品供货说明书”。
